El pasado 27 de octubre de 2020, durante el Bricsys® Digital Summit, Bricsys® lanzó BricsCAD® V21, el cual está disponible en diferentes 5 tipos de licencia: BricsCAD® Lite, BricsCAD® Pro, BricsCAD® Mechanical, BricsCAD® BIM, y BricsCAD® Ultimate. En este post, veremos de forma rápida algunas las novedades de BricsCAD® BIM V21.
Una de las promesas en esta versión es la de poner a los usuarios en primer lugar. Se ofrecen funcionalidades orientadas a reducir el tiempo empleado en tareas repetitivas. Para esto se apoyaron en clientes de la industria, como HOK para analizar los flujos de trabajo y optimizar la experiencia de usuario de BricsCAD® BIM.
En BricsCAD® BIM V21, el equipo buscó mejorar el flujo de trabajo. En lugar de crear y recrear un modelo para las diferentes etapas del proceso de diseño, el flujo de trabajo de BricsCAD® busca modelar una sola vez y aumentar el Nivel de Desarrollo (LOD) a medida que desarrolla su diseño.
Mejoras Generales
Algunas de las mejoras en BrisCAD BIM V21 son:
Inteligencia Artificial y Machine Learning
A las herramientas basadas en AI y Machine Learning que ya tiene BrisCAD BIM añade algunas nuevas como Quick Building.

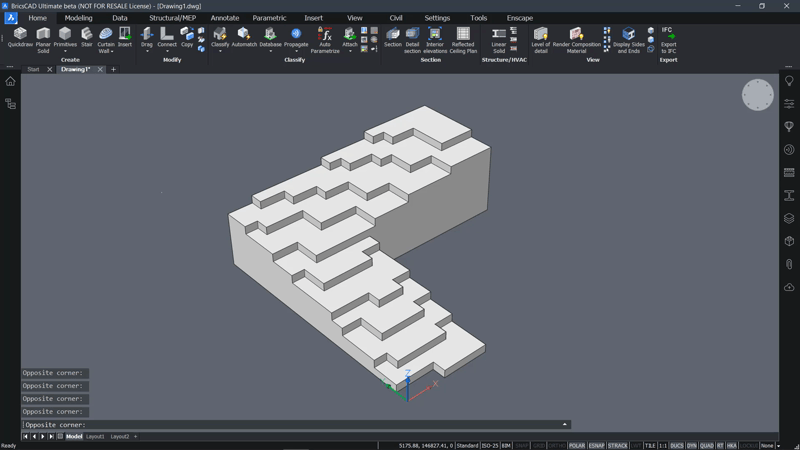

Quick Building convierte casi cualquier tipo de sólido en un edificio o algún componente que lo conforme. Es posible generar un sólido hueco y a partir de él, los sólidos resultantes se convierten en muros, losas u otros elementos y además se generan los niveles del edificio.

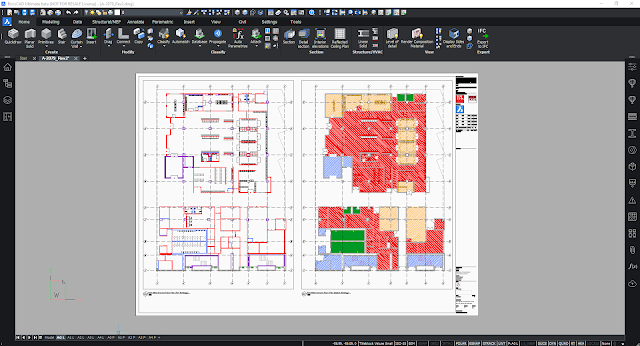

Documentación de proyecto
Con nuevas características de personalización de dibujos, ahora se tiene un mayor control sobre cómo se verá la documentación 2D. Es posible añadir representaciones simbólicas personalizadas y especificaciones gráficas de dibujo mediante consultas basadas en propiedades, como por ejemplo, planos de áreas, planos de protección contra incendios o planos estructurales. Es posible reutilizar esas personalizaciones tantas veces como desee, en tantos proyectos como sea necesario.
De esta forma se asegura una consistencia visual en los juegos de planos, reduciendo el riesgo de errores. Una vez que se tiene completo un conjunto de especificaciones de impresión, estas se pueden aplicar a un viewport y es posible aplicar diferentes especificaciones a diferentes viewports en un mismo plano.
Mejoras en Etiquetas
Se ha mejorado la colocación de etiquetas de forma automática, particularmente la colocación de etiquetas de elevación.
Flujo de trabajo para Tablas de Cantidades
Se ha mejorado también el flujo trabajo para la obtención de cantidades y la generación de tablas, incluyendo los componentes particulares de muros o pisos. Es posible también crear cantidades de elementos a partir de expresiones como precio por metro lineal o peso por metro lineal.
Renderizado con Twinmotion
Se cuenta con integración directa a Twinmotion con un solo click, facilitando la creación de imágenes y animaciones fotorrealísticas a partir de los modelos generados.
Importar y Exportar
Anteriormente era posible importar geometría de familias de Revit Directamente en BricsCAD BIM. Ahora tambien es posible importar de manera directa archivos de Revit desde su formato Nativo RVT, ya sea como referencia o como sólidos nativos para la colaboración. También presenta mejoras al importar y exportar archivos IFC.
Cabe aclarar que notamos que algunos elementos que presentan alguna mala técnica de modelado en Revit, llegan a presentar problemas cuando los modelos se importan en BricsCAD BIM.

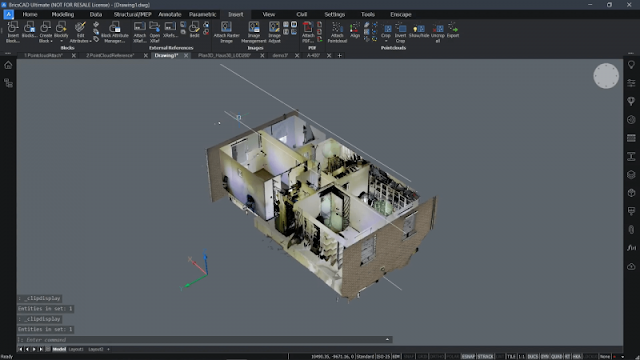

Nubes de puntos.
Trabajar con nubes de puntos en BricsCAD es más sencillo que con otras aplicaciones.
Velocidad
El punto que más nos llamó la atención de BricsCAD V21 con las nubes de puntos, fue sin duda la velocidad. Bricsys indica que mejoró la velocidad en relación a la versión anterior, V20, en más de 5 veces. Al menos cuando cargamos algunas nubes de puntos notamos que la carga si es efectivamente más rápida que en la versión anterior y la navegación es mucho más fluida que con otras aplicaciones CAD.
Detección de Niveles
BricsCAD BIM cuenta con un nuevo comando para detectar automáticamente niveles de piso en una nube de puntos. BricsCAD BIM genera automáticamente un volumen para cada piso, facilitando la forma en la que se corta la nube de puntos para mostrar u ocultar elementos en el modelo, no solo para la nube de puntos.
Detección Automática de líneas y perfiles
Una vez generados los volúmenes por cada piso, BricsCAD puede obtener dibujo lineal a partir de la nube de puntos, como por ejemplo, el perímetro de los muros en ese nivel, facilitando la generación de elementos a partir de la nube de puntos.
Detección automática de planos
Mediante un nuevo comando, FitPlanar, BricsCAD puede generar tanto planos como sólidos a partir de la nube de puntos. Una serie de algoritmos que se ejecutan al llamar el comando, generan estos elementos al hacer click con el mouse en la nube de puntos.
Alinear nubes de puntos con el sistema coordenado
BricsCAD cuenta con un nuevo comando que alinea una nube de puntos automáticamente con el sistema coordenado, mediante la detección de planos en la nube de puntos.
Se nota la colaboración entre Bricsys y Leica en el trabajo de las nubes de puntos.
Estas son algunas de las mejoras en general de esta versión, aunque hay más todavía. BricsCAD BIM, por ejemplo, permite crear Modelos Digitales de Terreno, plataformas de nivelación, calles, vialidades y puentes directamente, algo que si lo comparamos con Revit, facilita el tema de interopreabilidad.
Estamos preparando más pruebas y como se vayan teniendo los resultados, los iremos publicando.
Mientras tanto, saludos y seguimos en línea
